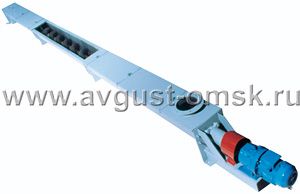

Конвейер винтовой БКВ
Конвейеры винтовые (в дальнейшем «конвейеры») предназначены для транспортирования в горизонтальном положении или под углом до 20° к горизонту зерна, муки, комбикормов и других сыпучих продуктов с плотностью 0,250,75 т/м3 и могут работать в непрерывном режиме в технологических линиях на зерноперерабатывающих и комбикормовых заводах. Конвейеры изготавливаются по категории размещения 2 ГОСТ 15150 в климатическом исполнении «У» и «Т».
Тип винта – спиральный, тип желоба – U-образный, направление движения продукта – однонаправленное, левое или правое, двунаправленное.
Технические данные:
| У21БКВ. 1616 | У21БКВ. 2020 | У1БКВ. 2525 | У1БКВ. 3232 | У12БКВ. 4040 | |
| Производительность техническая по зерну, т/ч | 5 | 10 | 16 | 32 | 50 |
| Диаметр винта, мм | 160 | 200 | 250 | 320 | 400 |
| Шаг винта, мм | 160 | 200 | 250 | 320 | 400 |
| Частота вращения винта, мин1 | 90 | 90 | 90 | 90 | 100 |
| Наибольшая длина транспортирования, м | 40 | 40 | 30 | 25 | 15 |
| Установленная мощность, кВт: | |||||
| при длине до 10 м. включительно | - | - | - | - | 5,5 |
| при длине свыше 10 м до 15 м | - | - | - | - | 7,5 |
| при длине транспортирования до 20 м. | 1,1 | 1,5 | 3,4 | 3,4 | - |
| при длине транспортирования 25 м. | 1,1х2 | 1,5х2 | 4 | 4 | - |
| при длине транспортирования 30 м. | 1,1х2 | 1,5х2 | 4 | - | - |
| при длине транспортирования 40 м. | 1,1х2 | 1,5х2 | - | - | - |
| Габаритные размеры, м | |||||
| ширина | 280 | 320 | 380 | 450 | 540 |
| высота | 860 | 900 | 1035 | 1170 | 600 |
| Масса одного погонного метра конвейера без привода, кг | 30 | 38 | 50 | 65 | 87 |
Устройство и принцип работы:

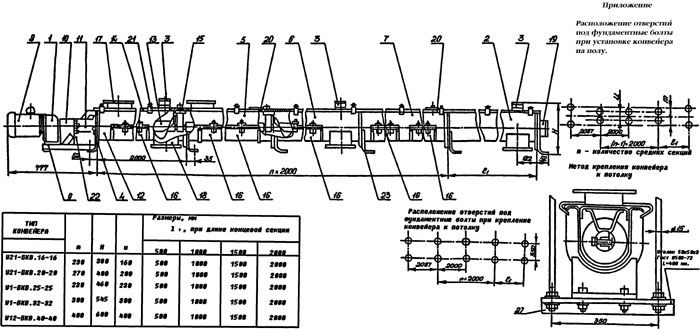

Конвейер винтовой БКВ состоит из привода 1, концевой секции 2, датчик уровня 3, секция средняя разгрузочновыпускная 4, секция средняя загрузочная 5, секция средняя выпускная 6, секция средняя 7, редуктор 8, кронштейн 9, ограждение 10, корпус подшипника 11, короб 12, промежуточный винт 13, крышка 14, люк 16, фланец патрубка 17, патрубок выпускной 18, концевой подшипник 19.
Принцип работы конвейера основан на перемещении транспортируемого продукта винтом, вращающимся в желобе. Продукт поступает в желоб конвейера через загрузочный патрубок секции концевой загрузочной или секции средней загрузочной, перемещается вдоль желоба винтом, получающим вращение от привода, и выпускается через выпускные патрубки концевой или средней выпускной секции.
