ЗАПАСНЫЕ ЧАСТИ К ПРОМЫШЛЕННЫМ ШВЕЙНЫМ ГОЛОВКАМ КЛАССОВ 38-А и 38-Д

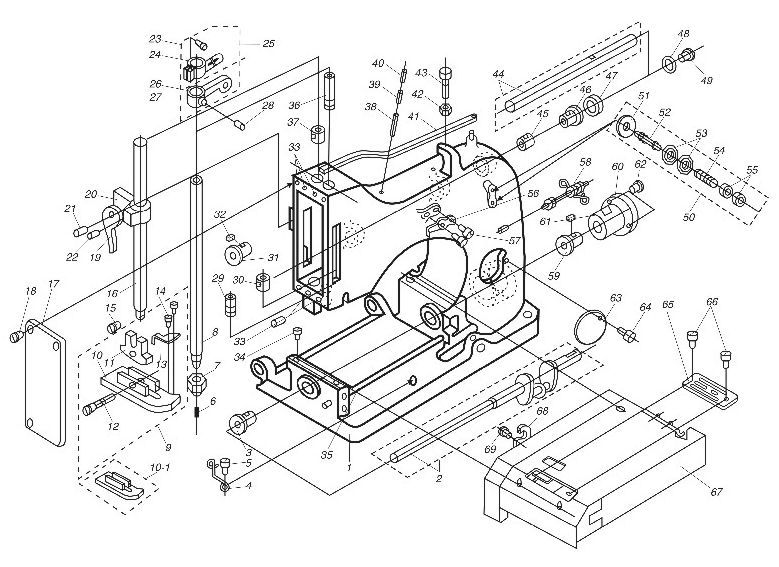

Рисунок 1
| Рисунок | № позиции | Обозначение | Наименование | Материал | Кол-во | Примечание |
| 1 | 1 | 5719 (38А) | Рукав | СЧ-20 | 1 | М-76 |
| .. | . | 18230 (38Д) | Рукав | СЧ-20 | 1 | Д-0 |
| . | 2 | 5625 (38А) | Вал коленчатый | Сталь 20 | 1 | М-23 |
| . | . | 18232 (38Д) | Вал коленчатый | Сталь 20 | 1 | Д-1 |
| . | 3 | 5606 (38А) | Втулка | СЧ-20 | 1 | М-6 |
| . | . | 18232 (38Д) | Втулка | СЧ-20 | 1 | Д-2 |
| . | 4 | 5736 | Нитенаправитель | Сталь 65Г | 1 | ДМ-81 |
| . | 5 | . | Винт М 5х14 | Сталь 45 | 1 | ДМ-137 |
| . | 6 | . | Игла 0755 № 250 | ГОСТ 22249 | 1 | . |
| . | 7 | 5620 | Гайка | Сталь 45 | 1 | ДМ-112 |
| . | 8 | 5619 | Стержень | Сталь 20 | 1 | ДМ-18 |
| . | 9 | 1234.СБ (38А) | Лапка | . | 1 | . |
| . | . | 1233.СБ (38Д) | Лапка | . | 1 | . |
| . | 10 | 5696 (38А) | Лапка | Сталь 20Л | 1 | М-102 |
| . | 10-1 | 5695 (38Д) | Лапка | Сталь 20Л | 1 | Д-20 |
| . | 11 | 5694 | Державка | Сталь 20Л | 1 | ДМ -69 |
| . | 12 | 5698 | Заклепка | Сталь 20 | 1 | ДМ-87 |
| . | 13 | 5709 | Кожух предохранительный | Сталь 3 | 1 | ДМ-72 |
| . | 14 | 2441 | Винт | Сталь 20 | 2 | ДМ-157 |
| . | 15 | 2532 | Винт М 3х10 | Сталь 45 | 1 | ДМ-162 |
| . | 16 | 5693 | Стержень | Сталь 20 | 1 | ДМ-68 |
| . | 17 | 5683 | Доска фронтальная | Полистирол ПСН | 1 | ДМ-61 |
| . | 18 | 2437 | Винт М 4х14 | Сталь 20 | 3 | ДМ-170 |
| . | 19 | 5686 | Рычаг | Сталь 20Л | 1 | ДМ-63 |
| . | 20 | 5687 | Пружинодержатель | Сталь 20Л | 1 | ДМ-64 |
| . | 21 | 1902 | Шпилька | Сталь 20 | 1 | ДМ-150 |
| . | 22 | . | Винт М 6х8 | Cталь 45 | 2 | . |
| . | 23 | 1204.СБ | Поводок | . | 1 | . |
| . | 24 | 5621 | Поводок | Сталь 20Л | 1 | ДМ-19 |
| . | 25 | . | Винт М 4 х 8 | Сталь 20 | 2 | ДМ-136 |
| . | 26 | 1205.СБ | Нитепритягиватель | . | 1 | . |
| . | 27 | 5624 | Нитепритягиватель | Сталь 20Л | 1 | ДМ-22 |
| . | 28 | 1516 | Винт | Сталь 20 | 1 | ДМ-132 |
| . | 29 | 5610 | Втулка нижняя | Сталь 20 | 1 | ДМ-10 |
| . | 30 | 5608 | Втулка нижняя | Сталь 20 | 1 | ДМ -8 |
| . | 31 | 5601 | Втулка | СЧ-20 | 1 | ДМ-1 |
| . | 32 | 715 | Фитиль | Войлок ТС4 | 1 | ДМ-174 |
| . | 33 | . | Винт М 6х6 | Сталь 45 | 4 | . |
| . | 34 | 3910 | Винт М 6х14 | Сталь 20 | 3 | . |
| .. | 35 | 5663 (38А) | Вал | Сталь 20 | 1 | М-51 |
| . | . | 18233 (38Д) | Вал | Сталь 20 | 1 | Д-3 |
| . | 36 | 5609 | Втулка верхняя | Сталь 20 | 1 | ДМ -9 |
| . | 37 | 5607 | Втулка верхняя | Сталь 20 | 1 | ДМ-7 |
| . | 38 | 5720 | Трубка 6x0,5 | Л 63 | 5 | ДМ-77 |
| . | 39 | 186 | Фитиль 5x20 | Войлок ТС5 | 5 | ДМ-129 |
| . | 40 | . | Дюбель, диаметр 5x20 | Полистирол | 5 | . |
| . | 41 | 5682 | Пружина | Сталь У8А | 1 | ДМ -60 |
| . | 42 | . | Гайка М 5 | Сталь 45 | 1 | . |
| . | 43 | 10-Б.ЗЗО | Винт крышки | Сталь 20 | 1 | . |
| . | 44 | 5612 | Вал | Сталь 20 | 1 | ДМ-12 |
| . | 45 | 5602 | Втулка | СЧ-20 | 1 | ДМ-2 |
| . | 46 | 5603 | Втулка | СЧ-20 | 1 | ДМ-3 |
| . | 47 | 1202.СБ | Кольцо упорное | Сталь 20 | 1 | ДМ-111 |
| . | 48 | 3651 | Шайба 6 | Сталь 3 | 2 | ДМ-164 |
| . | 49 | 38-А.079 | Винт М 6х16 | Сталь 20 | 2 | ДМ -93 |
| . | 50 | 10-Б.170.000.С Б | Регулятор | . | 2 | . |
| . | 51 | 5690 | Нитенаправитель | Сталь 20Х | 2 | ДМ-67 |
| . | 52 | 1 0-Б. 170. 001 | Шпилька | Сталь 20 | 1 | . |
| . | 53 | 10-Б.170.002 | Шайба | Сталь 3 | 2 | . |
| . | 54 | 10-Б. 170.003 | Пружина | Сталь 65Г | 1 | . |
| . | 55 | 10-Б.170.005 | Гайка | Сталь 20 | 2 | . |
| . | 56 | 5688 | Регулятор | Сталь 20 | 1 | ДМ -65 |
| . | 57 | 1848 | Винт М 5х12 | Сталь 20 | 2 | ДМ-148 |
| . | 58 | 1232.СБ | Нитенаправитель | . | 1 | . |
| . | 59 | 5605 | Втулка | СЧ-20 | 1 | ДМ-5 |
| . | 60 | 5611 | Втулка | СЧ-20 | 1 | ДМ-11 |
| . | 61 | 715 | Фитиль | Войлок ТС Б | 2 | . |
| . | 62 | . | Винт М 5х14 | Сталь 45 | 3 | ДМ-137 |
| . | 63 | 1704 | Крышка боковая | Сталь 3 | 2 | ДМ-88 |

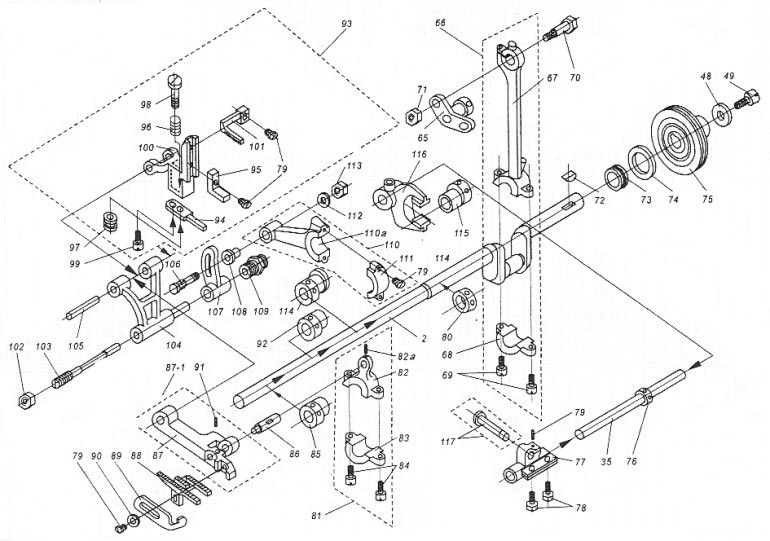

Рисунок 2
| Рисунок | № позиции | Обозначение | Наименование | Материал | Кол-во | Примечание |
| 2 | 65 | 5613 | Кривошип | Сталь 20 Л | 1 | ДМ-13 |
| .. | . . | . | Винт М 6 х 10 | Сталь 20 | 2 | ДМ-152 |
| . | 66 | 1203.СБ | Дышло | . | 1 | . |
| . | 67 | 5616 | Дышло | Сталь 20 Л | 1 | ДМ-15 |
| . | 68 | 5617 | Крышка | Сталь 20 Л | 1 | ДМ-16 |
| . | 69 | . | ВинтМ5х14 | Сталь 20 | 3 | ДМ-137 |
| . | 70 | 5618 | Винт | Сталь 20 | 1 | ДМ-17 |
| . | 71 | . | Гайка М10х1,25 | Сталь 20 | 1 | ДМ-156 |
| . | 72 | 38А.00.001 | Шпонка 5x5x20 | Сталь 45 | 1 | . |
| . | 73 | . | Подшипник 8202 | ГОСТ 6874 | 1 | . |
| . | 74 | . | Кольцо СП-57х44х5 | ГОСТ 6308 | 1 | . |
| . | 75 | 5685 | Маховик | Отливка А Л-9 | 1 | ДМ-62 |
| . | 76 | 1224.СБ | Кольцо упорное | Сталь 20 | 1 | ДМ-116 |
| . | 77 | 1225.СБ | Корпус | Сталь 20 | 1 | ДМ-53 |
| . | 78 | 5675 | Болт | Сталь 20 | 2 | ДМ-118 |
| . | 79 | . | Винт М5х 14 | Сталь 20 | 4 | ДМ-137 |
| . | 80 | 1231.СБ | Кольцо упорное | Сталь 20 | 1 | ДМ-121 |
| . | 81 | 1207.СБ (38А) | Дышло | . | 1 | . |
| . | 82 | 5629 (38А) | Дышло подъема | Сталь 20 Л | 1 | М-27 |
| . | 82а | . | Винт М 4х4 | Сталь 20 | 1 | М-45 |
| . | 83 | 5630 (38А) | Крышка | Сталь 20 Л | 1 | М-28 |
| . | 84 | . 1647 | Винт М 4х12 | Сталь 20 | 2 | М-139 |
| . | 85 | 1259 (38А) | Эксцентрик | Сталь 20 | 1 | М-24 |
| . | 86 | 5631 (38А) | Ось | Сталь 20 | 1 | М-29 |
| . | 87 | 5227 (38А) | Рычаг | Сталь 20 Л | 1 | М-25 |
| . | 88 | 5628 | Рейка-двигатель ткани | Сталь 20 Л | 1 | ДМ-26 |
| . | 89 | 5726 | Предохранитель иглы | Сталь 3 | 1 | ДМ -79 |
| . | 90 | 38А.113 | Шайба 5 | Сталь 3 | 1 | ДМ-172 |
| . | 79 | 1583. 1583 | Винт М 5х14 | Сталь 20 | 2 | ДМ-137 |
| . | 91 | . | Винт М 4х5 | Сталь 20 | 1 | . |
| . | 92 | 1214.СБ (38А) | Эксцентрик | Сталь 20 | 1 | М-95 |
| . | . | 1256.СБ (38Д) | Эксцентрик | Сталь 20 | 1 | Д-21 |
| . | 93 | 1213.СБ (38А) | Корпус дополнительной подачи | . | 1 | . |
| . | 94 | 5646 | Планка прижимная | Сталь 20 | 1 | М-96 |
| . | 95 | 5647 | Кронштейн | Сталь 20 Л | 1 | М-97 |
| . | 96 | 5648 | Пружина | Сталь 65 Г | 1 | М-98 |
| . | 97 | 5649 | Гайка | Сталь 20 | 1 | М-99 |
| . | 98 | 1161 | Винт | Сталь 45 | 1 | М-178 |
| . | 99 | 2487 | Винт шарнирный | Сталь 45 | 1 | М-182 |
| . | 100 | 5644 | Корпус | СЧ-20 | 1 | М-94 |
| .. | 101 | 5681 | Верхний двигатель ткани | Сталь 20 Л | 1 | М-101 |
| . | 102 | 4424 | Гайка | Сталь 20 | 1 | ДМ-114 |
| . | 103 | 5638 (38А) | Ось | Сталь 20 | 1 | М-35 |
| . | . | 18236 (38Д) | Ось | Сталь 20 | 1 | Д-6 |
| . | 104 | 5636 (38А) | Рамка подачи | СЧ-20 | 1 | М-34 |
| . | . | 18234 (38Д) | Рамка подачи | СЧ-20 | 1 | Д-4 |
| . | 105 | 5637 (38А) | Шпилька | Сталь 20 | 1 | М-113 |
| . | . | 18237 (38Д) | Шпилька | Сталь 20 | 1 | Д-7 |
| . | 106 | 5642 | Шпилька | Сталь 20 | 1 | ДМ-37 |
| . | 107 | 5635 | Кулиса | Сталь 20 Л | 1 | ДМ-33 |
| . | 108 | 5643 | Втулка | Сталь 20 | 1 | ДМ-38 |
| . | 109 | 1212.СБ | Втулка резьбовая | Сталь 20 | 1 | ДМ -36 |
| . | 110 | 1209.СБ | Дышло подачи | . | 1 | . |
| . | 110а | 5633 | Дышло подачи | Сталь 20 Л | 1 | ДМ-31 |
| . | 111 | 5634 | Крышка | Сталь 20 Л | 1 | ДМ-32 |
| . | 112 | 2526 | Шайба | Сталь 3 | 1 | ДМ-160 |

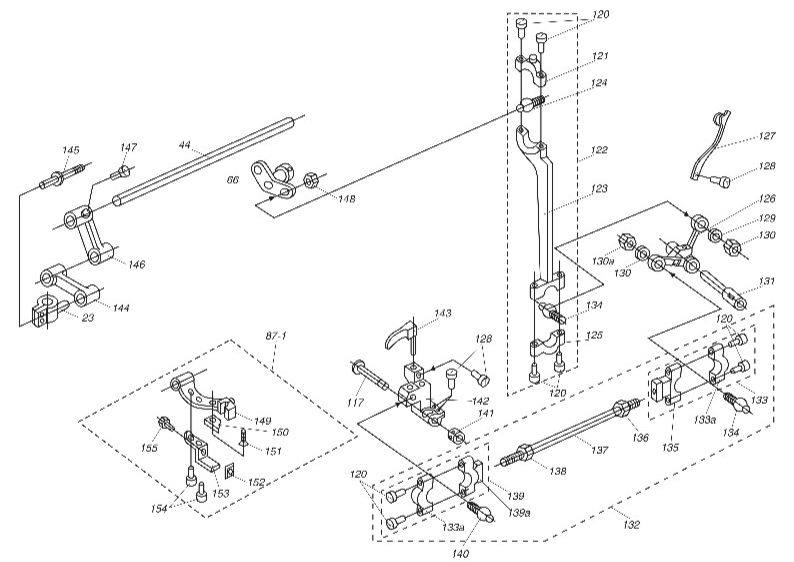

Рисунок 3
| Рисунок | № позиции | Обозначение | Наименование | Материал | Кол-во | Примечание |
| 3 | 120 | 5727 | Винт | Сталь 20 | 8 | ДМ- 126 |
| .. | 121 | 5653 | Крышка верхняя | Сталь 20 Л | 1 | ДМ-41 |
| . | 122 | 1215.СБ | Шатун | .. | 1 | .. |
| . | 123 | 1216.СБ | Дышло (5651) | Сталь 20 Л | 1 | ДМ-39 |
| . | 124 | 5654 | Цапфа | Сталь 20 | 1 | ДМ -42 |
| . | 125 | 5652 | Крышка нижняя | Сталь 20 Л | 1 | ДМ-40 |
| . | 126 | 5658 | Рычаг угловой | Сталь 20 Л | 1 | ДМ -46 |
| . | 127 | 1219 | Нитепритягиватель | Сталь 20 | 1 | ДМ - 48 |
| . | 128 | .... | Винт М 4х8 | Сталь 20 | 4 | ДМ-136 |
| . | 129 | .... | Шайба 6 | Сталь 3 | 1 | ДМ- 160 |
| . | 130 | 5716 | Шайба | Фибра ФТ-1 | 1 | ДМ-123 |
| . | 130а | ... . | Гайка | Сталь 20 | 2 | ДМ-163 |
| . | 131 | 5659 | Ось | Сталь 20 | 1 | ДМ-47 |
| . | 132 | 1258.СБ | Рычаг | .. | 1 | .. |
| . | 133 | 1221.СБ | Дышло | .. | 1 | .. |
| . | 133а | 4415 | Крышка | Сталь 20 Л | 2 | ДМ-82 |
| . | 134 | 5714 | Цапфа шаровая | Сталь 20 | 2 | ДМ-75 |
| . | 135 | 5666 | Дышло | Сталь 20 Л | 1 | ДМ-52 |
| . | 136 | 4424 | Гайка | Сталь 20 | 1 | ДМ-128 |
| . | 137 | 5668 | Шпилька | Сталь 20 | 1 | ДМ-117 |
| . | 138 | 4424-04 | Гайка | Сталь 20 | 1 | ДМ-165 |
| . | 139 | 977.СБ | Дышло | .. | 1 | .. |
| . | 139а | 4417 | Головка | Сталь 20 Л | 1 | ДМ-83 |
| . | 140 | 5672 | Цапфа шаровая | Сталь 20 | 1 | ДМ-56 |
| . | 141 | 1239.СБ | Кольцо | Сталь 20 | 1 | ДМ-122 |
| . | 142 | 5670 | Держатель крючка | Сталь 20 Л | 1 | ДМ-54 |
| . | 143 | 5673 | Крючок | Сталь 20 Л | 1 | ДМ-57 |
| . | 144 | 5622 | Звено соединительное | Сталь 20 Л | 1 | ДМ-20 |
| . | 145 | 5623 | Шпилька | Сталь 20 | 1 | ДМ-21 |
| . | 146 | 5614 | Кривошип | Сталь 20 Л | 1 | ДМ-14 |
| . | 147 | .. | Винт М 6х10 | Сталь 20 | 1 | ДМ-152 |
| . | 148 | .. | Гайка М 8х1,0 | Сталь 20 | 1 | ДМ-159 |
| . | 87-1 | 4073.СБ (38Д) | Рычаг | .. | 1 | 38 Д |
| . | 149 | 18235 | Рычаг | Сталь 20 Л | 1 | Д-5 |
| . | 150 | 5781 | Планка | .. | 1 | Д-22 |
| . | 151 | .. | Винт М 5х5 | Сталь 20 | 1 | ДМ-147 |
| . | 152 | 5783 | Подушка смазочная | .. | 1 | Д-23 |
| . | 153 | 18247 | Угольник | .. | 1 | Д-15 |
| . | 154 | .. | Винт М 5х12 | Сталь 20 | 2 | ДМ-148 |
| . | 155 | .. | Винт М 5х7 | Сталь 20 | 1 | Д-29 |
