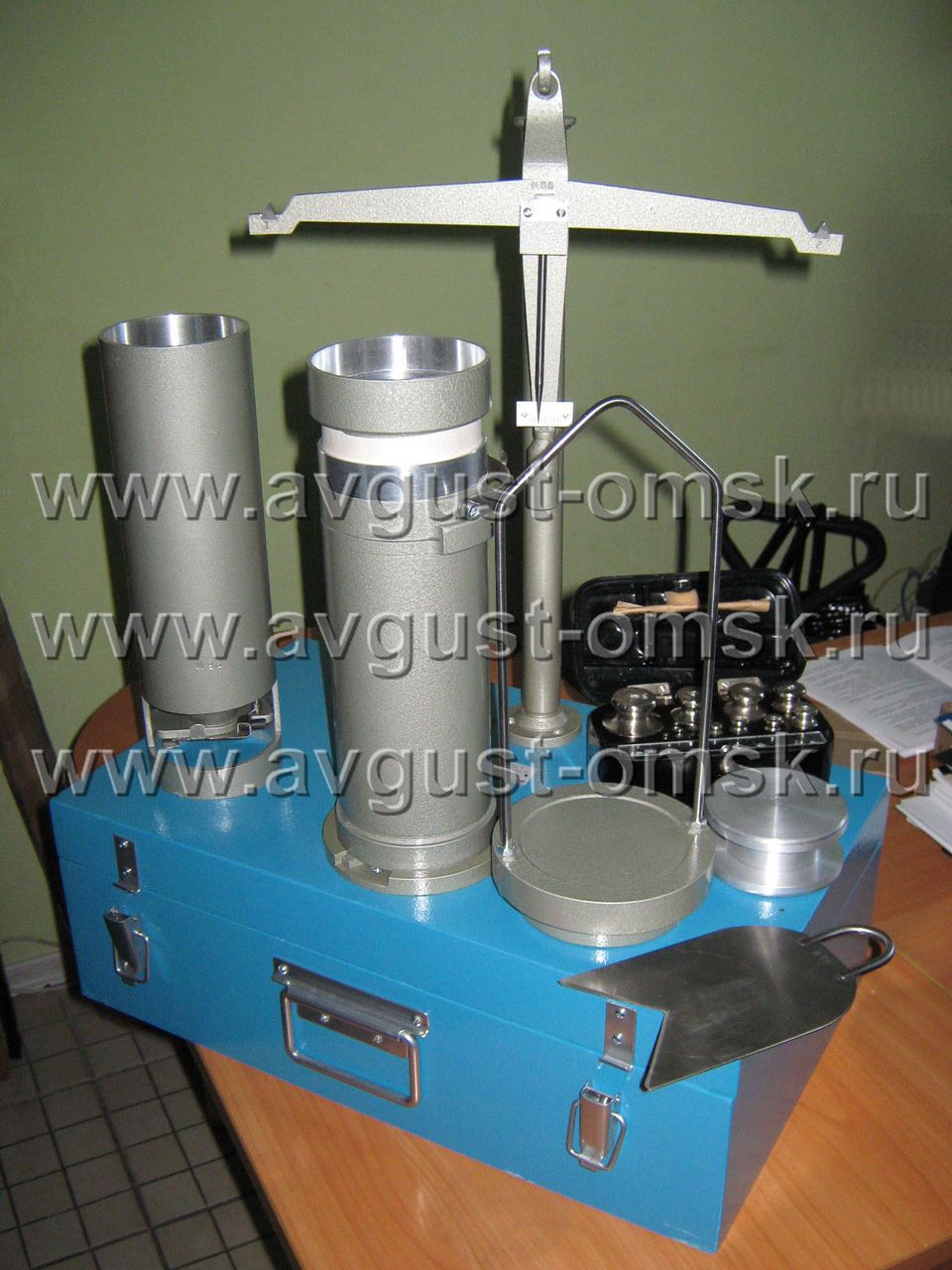

Пурка литровая рабочая с падающим грузом модели ПХ-1
Пурка литровая рабочая с падающим грузом модели ПХ-1 предназначена для определения массы зерна в одном литре. Условия эксплуатации пурки: температура окружающего воздуха должна быть (20±5)°С, относительная влажность воздуха в помещении не должна превышать (60±15)%.
Технические характеристики:
| Погрешность показаний, г, не более | -4 |
| Чувствительность при наложении на чашку гири массой 1 г, дел., не менее | 4 |
| Вариация из шести измерений, г, не более | 2,10 |
| Цена деления шкалы при нагрузке 1 кг, г, не более | 0,25 |
| Систематическая погрешность, обусловленная неравноплечностью коромысла при нагрузке в 1 кг, г | ±0,5 |
| Габаритные размеры пурки в футляре, мм, не более (длина, ширина, высота) | 500x350x200 |
| Масса пурки в комплекте, кг, не более | 13 |
Устройство и принцип работы:
Пурка представляет собой специализированный прибор, при помощи которого определяется масса 1 литра зерна.

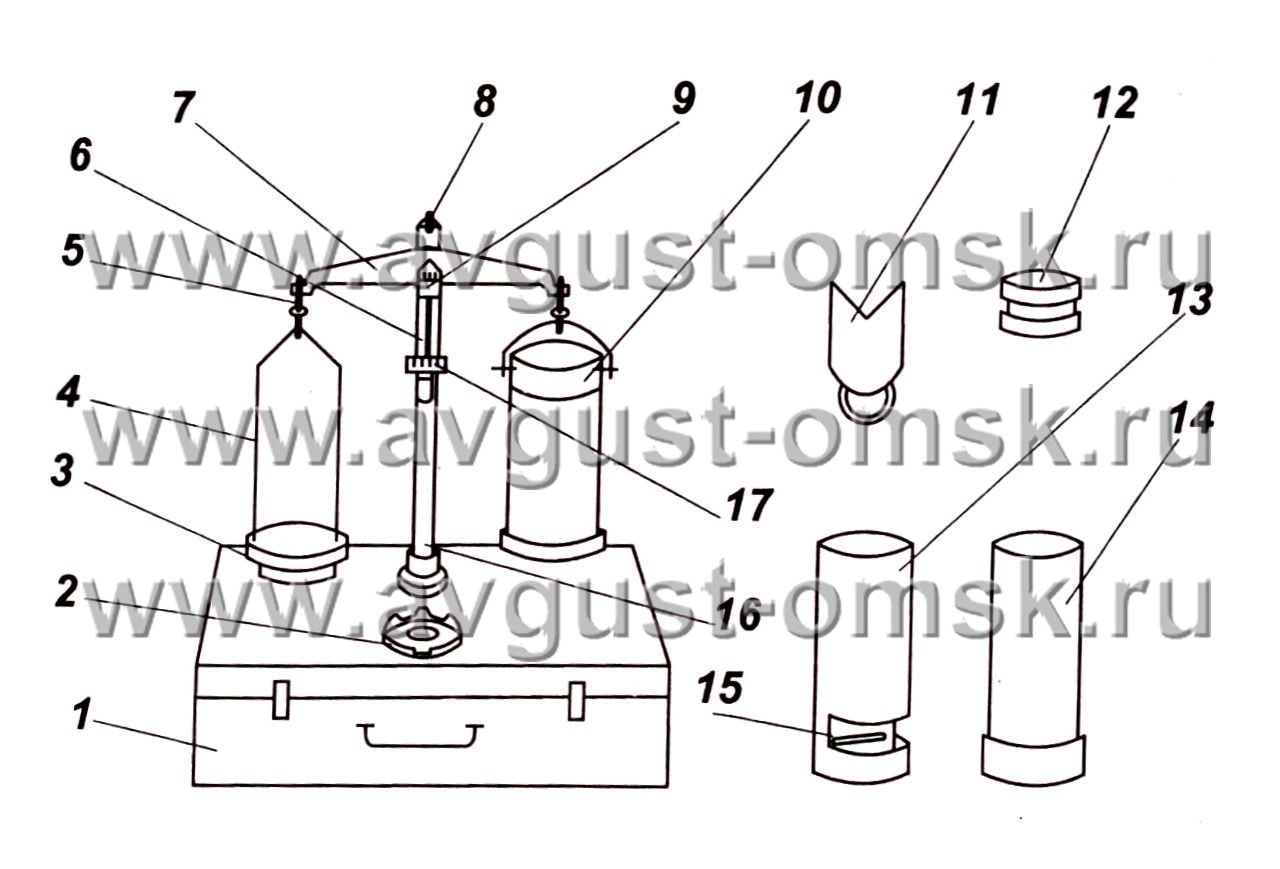

Пурка состоит из следующих основных узлов:
- футляра;
- колонки 16 с кронштейном 8;
- опоры 6 коромысла;
- коромысла 7;
- серег;
- подвески 4 с чашкой для гирь 3;
- мерки 10;
- ножа 11;
- падающего груза 12;
- наполнителя 14;
- цилиндра насыпки 13.
Футляр (1) служит основанием при сборке пурки для работы и укладочным ящиком для нее. На крышке футляра укреплены цоколь для установки колонки 16 и башмак 2 для закрепления в нем мерки 10.
Колонка 16 полая, в ее верхний конец вставляется кронштейн 8 своим цилиндрическим концом, а на нижний конец навинчена контргайка.
Опора 6 коромысла представляет собой стойку, на которой смонтированы вилка с двумя подушками и щечкой 9, кронштейн со шкалой 5 и груз.
В средней части коромысла 7 укреплены опорная призма и стрелка. На концах коромысла закреплены грузоприемные призмы. На грузоприемные призмы навешиваются серьги. На крючки серег навешиваются подвеска 4 и мерка 10.
В чашке 3 имеется подгоночная полость.
Мерка 10 представляет собой цилиндрический стакан, имеющий в центре дна отверстие, а по окружности - три выступающие ножки, с помощью которых мерка прочно закрепляется в башмаке 2.
В верхней части мерки имеется щель для ножа.
Падающий груз 12 выполнен в виде цилиндра с кольцевой выточкой.
Стальной нож 11 имеет на внешней плоскости окружность, равную окружности мерки, и вырез в виде прямого угла.
Если падающий груз находится на дне мерки, а нож вдвинут в щель мерки, то объем мерки между верхней плоскостью груза и нижней плоскостью ножа равен строго по одному литру.
Наполнитель 14 выполнен в виде полого цилиндра, один конец которого имеет утолщение и большой внутренний диаметр. Это позволяет плотно устанавливать наполнитель на мерку.
Цилиндр насыпки 13 имеет на одном конце вырезанное окно. Здесь внутри цилиндра смонтирована воронка с заслонкой и замком 15.
