Лента конвейерная (транспортерная) резинотканевая

Конвейерная (транспортерная) лента - это гибкий элемент конвейерной установки, передающий тяговое усилие от приводного барабана и несущий транспортируемый груз.

Резинотканевые конвейерные ленты предназначены для транспортирования известняка, доломита, угля, высокоабразивных, абразивных и неабразивных материалов, глины, цемента, мягких пород, мелких, сыпучих и пакетированных материалов, упакованных и неупакованных пищевых продуктов.

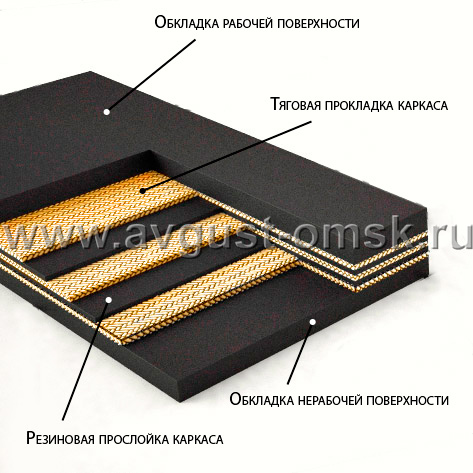

Конструкция резинотканевой транспортерной ленты

Каркас (сердечник) является наиболее важным элементом конвейерной ленты. Он обусловливает грузоподъемность, удлинение, гибкость, способность ленты изгибаться в виде желоба, стойкость к ударам и воздействию окружающей среды. Каркас состоит из ряда тяговых прокладок, отделенных друг от друга резиновыми слоями.

Тяговые прокладки - это силовой элемент конвейерной ленты. Тяговые прокладки конвейерных лент изготавливаются из прорезиненной ткани ТК, ЕР прочностью от 200 до 400 Н/мм или БКНЛ.

Резиновая прослойка - это резиновый слой, создающий гибкую связь между тканевыми прокладками, а также между прокладками и обкладочными резиновыми смесями. Свойства резиновой смеси для прослоек между тканевыми прокладками удовлетворяют таким специальным требованиям, как негорючесть, морозостойкость, теплостойкость и маслостойкость.

В зависимости от условий эксплуатации и назначения ленты выпускаются следующих типов и видов:

Тип 1.ДЛЯ ТЯЖЕЛЫХ УСЛОВИЙ ЭКСПЛУАТАЦИИ.

Транспортирование известняка, доломита, крепких горных пород кусками размером до 500 мм; руды черных и цветных металлов кусками до 350 мм; угля, антрацита кусками до 700 мм; бревен диаметром до 900 мм и других крупнокусковых материалов.

Конвейерные ленты имеют под рабочей резиновой обкладкой дополнительную брекерную прокладку. Ленты отличаются высокой прочностью и износостойкостью.

• конвейерные ленты общего назначения: вид 1.2 ГОСТ 20-85 - для эксплуатации при температуре окружающего воздуха от - 45 до + 60°С;
• морозостойкие конвейерные ленты: вид 1.2М ГОСТ 20-85 - для эксплуатации при температуре окружающего воздуха от - 60 до + 60°С;
• трудновоспламеняющиеся конвейерные ленты: вид 1.2Ш ГОСТ 20-85 - для эксплуатации в шахтах при температуре от - 25 до + 60 °С;
• трудновоспламеняющиеся морозостойкие конвейерные ленты: вид 1.2ШМ ГОСТ 20-85 - для эксплуатации в шахтах при температуре от - 45 до + 60 °С;
• шахтные трудносгораемые конвейерные ленты: вид 1ШТС ТУ2561-016-05768013-2002, Разрешение Госгортехнадзора РФ РРС 00-19542 - для эксплуатации на горнорудных предприятиях и угольных шахтах, опасных по газу и пыли.

Тип 2.ДЛЯ СРЕДНИХ УСЛОВИЙ ЭКСПЛУАТАЦИИ.

Транспортирование крепких горных пород, руды черных и цветных металлов кусками до 100 мм; угля, антрацита кусками до 500 мм; известняка, доломита, кокса, агломерата, шихты и других высокоабразивных и абразивных материалов кусками размером до 150 мм; глины, цемента, мягких пород и других малоабразивных материалов и штучных грузов.

• конвейерные ленты общего назначения: виды 2.1, 2.2, 2Л ГОСТ 20-85 - для эксплуатации при температуре окружающего воздуха от - 45 до + 60 °С;
• морозостойкие конвейерные ленты: виды 2М, 2ЛМ ГОСТ 20-85 - для эксплуатации при температуре окружающего воздуха от - 60 до + 60 °С;
• трудновоспламеняющиеся конвейерные ленты: вид 2Ш ГОСТ 20-85 - для эксплуатации в шахтах при температуре от - 25 до + 60 °С;
• трудновоспламеняющиеся морозостойкие конвейерные ленты: вид 2ШМ ГОСТ 20-85 - для эксплуатации в шахтах при температуре от - 45 до + 60 °С;
• шахтные трудносгораемые конвейерные ленты: вид 2ШТС ТУ2561-016-05768013-2002, Разрешение Госгортехнадзора РФ РРС 00-19542 - для эксплуатации на горнорудных предприятиях и угольных шахтах опасных по газу и пыли;
• теплостойкие конвейерные ленты: для эксплуатации в металлургии, коксохимических производствах, химической промышленности, на заводах по производству удобрений и строительных материалов: вид 2Т1 ГОСТ 20-85 - транспортирование материалов с температурой до 100 °С; вид 2Т2 ГОСТ 20-85 - транспортирование материалов с температурой до 150 °С; вид 2Т3 ГОСТ 20-85 - транспортирование материалов с температурой до 200 °С.

Типы 3, 4.ДЛЯ ЛЕГКИХ УСЛОВИЙ ЭКСПЛУАТАЦИИ.

Транспортирование малоабразивных материалов, в том числе продуктов сельского хозяйства, неабразивных мелких, сыпучих и пакетированных материалов, мелких   упакованных пищевых продуктов.

• конвейерные ленты общего назначения: тип 3 ГОСТ 20-85 - с односторонней резиновой обкладкой для эксплуатации при температуре окружающего воздуха от - 45 до + 60 °С;
• конвейерные ленты общего назначения: тип 4 ГОСТ 20-85 - с двусторонней резиновой обкладкой для эксплуатации при температуре окружающего воздуха от - 45 до + 60 °С;
• пищевые конвейерные ленты: вид П ТУ 2561-216-00149245-96 для транспортирования мелких упакованных пищевых продуктов при температуре от - 25 до + 70°С.

По договорённости с заказчиком возможно изготовление конвейерных лент другой ширины, толщины обкладок, длины и на других типах тканей.

Пример обозначения:

2М-1400-3-ТК-200-2-5-2-М-РБ ГОСТ 20-85
