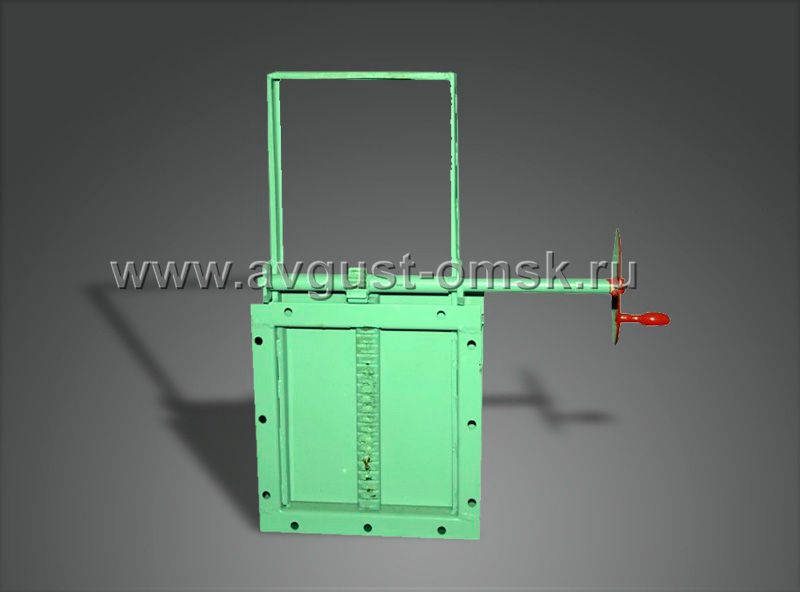

Задвижка реечная ТЗР с ручным приводом
Задвижка реечная с ручным приводом представляет собой сварной корпус, внутри которого по направляющим перемещается шибер. К боковым стенкам корпуса приварены направляющие планки, по которым перемещается шибер.
Шибер изготовлен из листовой стали, для перемещения к нему крепится рейка. Механизм перемещения состоит из штурвала с шестерней, посаженных на один вал. При повороте штурвала в ту или другую сторону шибер перемещается, открывая и закрывая отверстие на необходимую величину.
Технические характеристики:
Тип задвижки |
Сечение, мм |
ТЗР-200 | 200*200 |
ТЗР-250 | 250*250 |
ТЗР-300 | 300*300 |
ТЗР-350 | 350*350 |
ТЗР-400 | 400*400 |
ТЗР-450 | 450*450 |
