Диафаноскоп ДСЗ-2м
Диафаноскоп ДСЗ-2м предназначен для оценки стекловидности зерна. Прибор может быть использован в лабораториях хлебоприемных, мукомольных, предприятий, государственной хлебной инспекции, сельскохозяйственных предприятий, научно-исследовательских учреждений, занимающихся оценкой качества зерна пшеницы и продуктов его переработки. Диафаноскоп изготовляется в климатическом исполнении «УХЛ» категории 4.2 по ГОСТ15150-69.
Технические характеристики:
Кассета тип | подвижная |
Управление перемещением кассеты | ручное |
Количество зерен в кассете | 100 |
Размещение зерен в кассете | 10 рядов по 10 зерен |
Кратность увеличения | 2,5 |
Питание прибора | 220 В, 50 Гц |
Потребляемая мощность, ВА не более | 60 |
Габаритные размеры, мм | 120 x 215 x 250 |
Масса прибора, кг | 3,5 |
Устройство

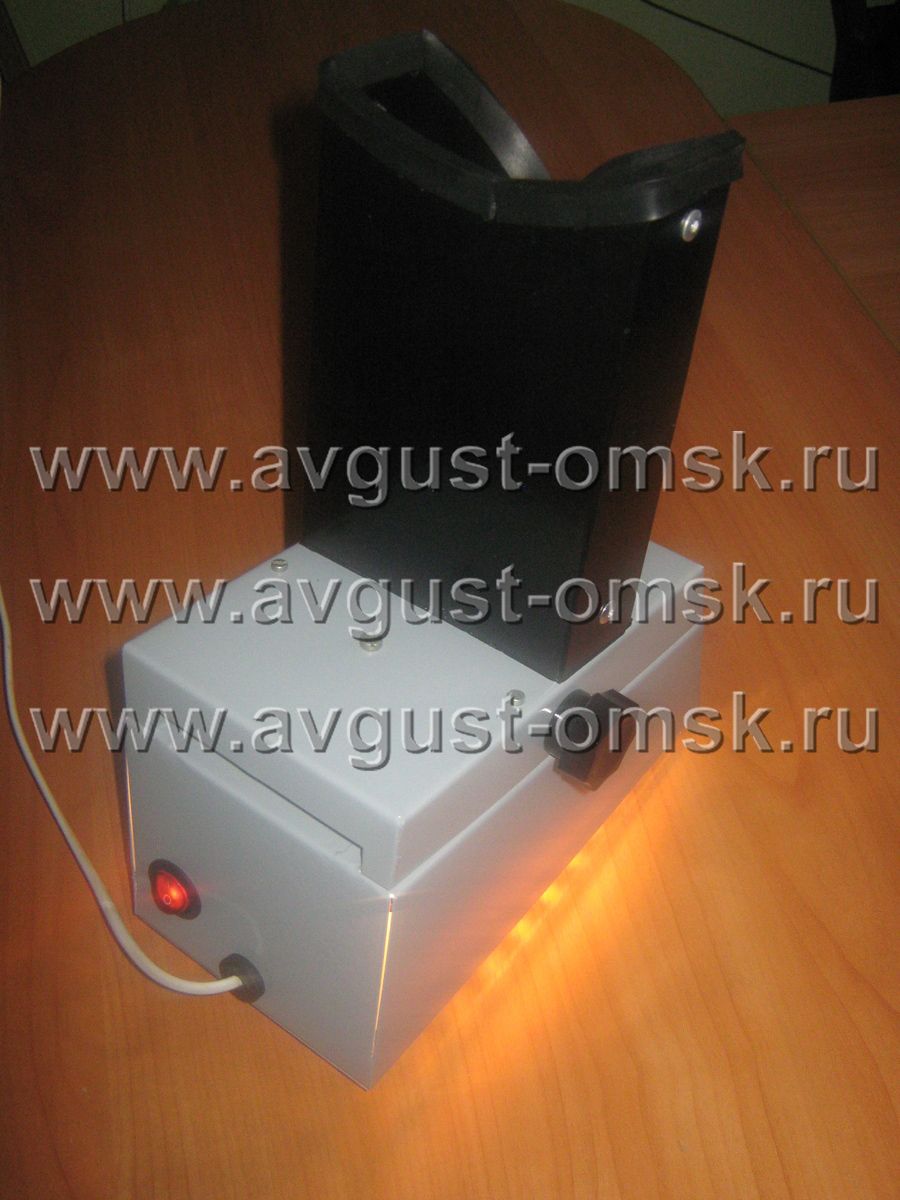

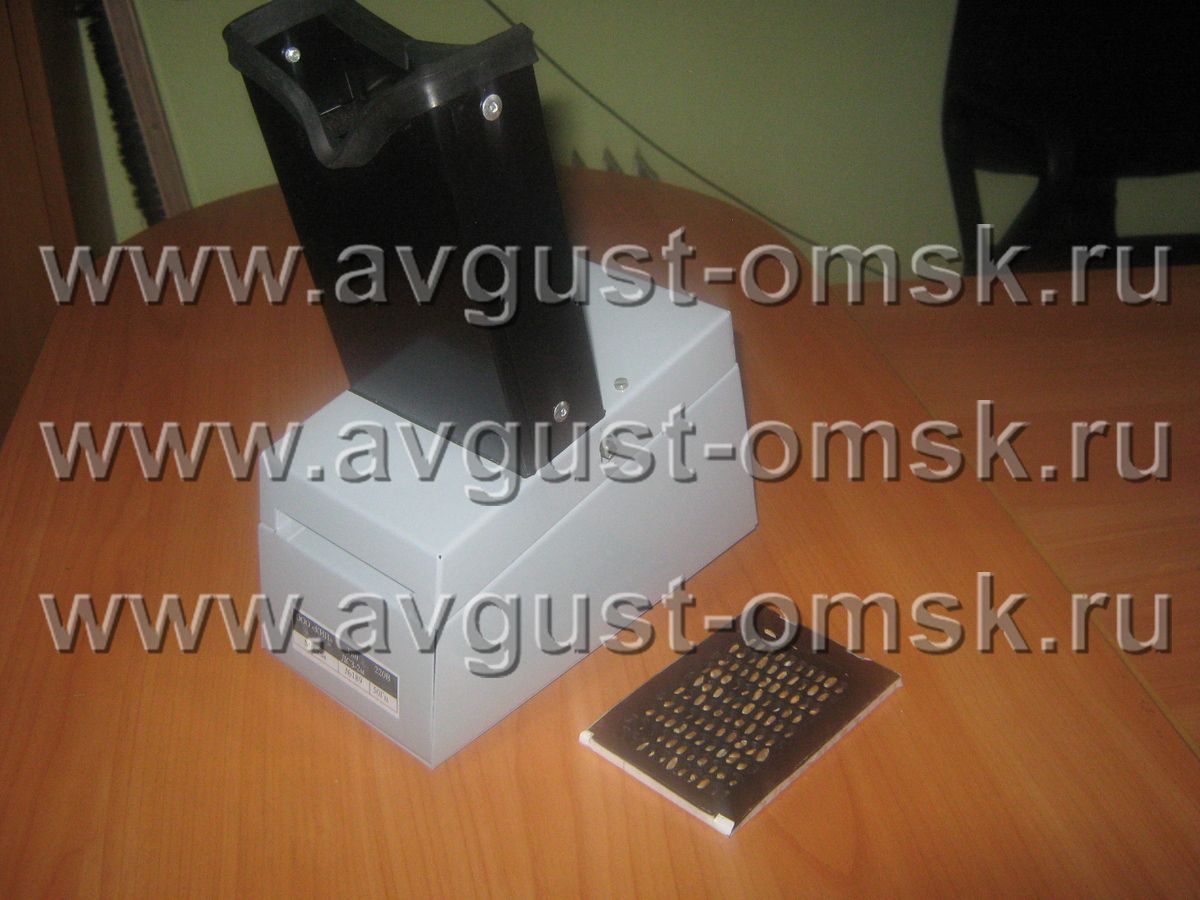

Прибор представляет собой осветитель 1 с лампой 2 опорой 3 и выключателем сети 4. На корпусе осветителя закреплен узел протяжки 5 с двумя откидывающими крышками входной 6 и выходной 7 и фрикционная роликовая подача 8, которая обеспечивает поступательное перемещение кассете 9. На узле протяжки установлен узел визуального наблюдения 10, состоящий из линзы 11, бленд 12, 13 и наглазника 14.
Принцип работы

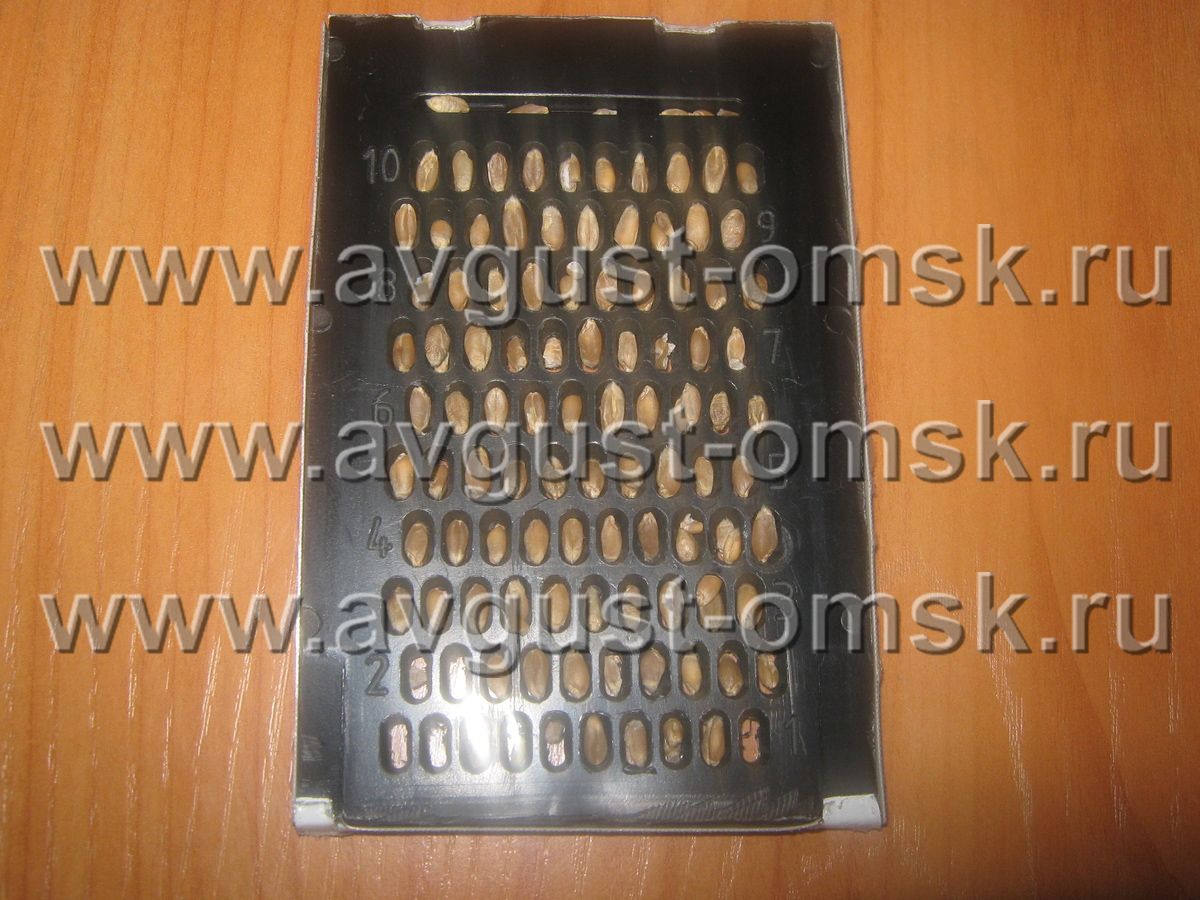

Исследуемые образцы зерна укладываются в сто ячеек кассеты, которая вставляется в узел протяжки с предварительно поднятой входной крышкой до зацепления с роликами подачи. При помощи винта подачи кассета перемещается в зону визуального наблюдения каждого ряда зерен, освещенного световым потоком.
