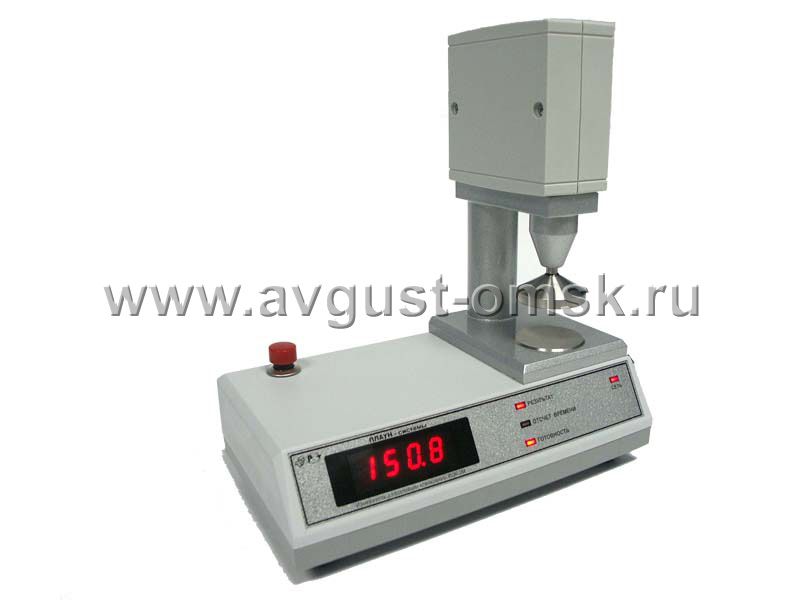

Измеритель деформации клейковины ИДК-3М

Измеритель деформации клейковины ИДК-3М

Измеритель деформации клейковины ИДК-3М

Измеритель деформации клейковины ИДК-3М предназначен для контроля качества клейковины зерна пшеницы и пшеничной муки, включенного в товарную классификацию зерна пшеницы по ГОСТ 9353, ГОСТ 26574, и реализует методики выполнения измерений, регламентированные в ГОСТ 13586.1 и ГОСТ 27834.

Измеритель деформации клейковины ИДК-3М определяет деформацию клейковины в условных единицах.

Прибор может быть использован для работы в промышленности по заготовке и переработке зерна, сельском хозяйстве (лабораториях хлебоприемных пунктов, Государственной хлебной инспекции, элеваторов, мукомольных заводов, научно-исследовательских институтов и других предприятий, деятельность которых требует оценки качества пшеницы и выработанной из нее продукции).



Точность прибора позволяет однозначно определять:

  • группу качества клейковины при решении спорных вопросов, возникающих в результате анализа, показатели которого находятся на границе двух групп качества;
  • качество слабой клейковины в пшенице с целью оптимального подбора улучшителей для придания пшенице более высоких хлебопекарных свойств.



Особенности:

  • Простота и надежность в работе
  • Процесс измерения полностью автоматизирован
  • Не требует подстройки на концевых мерах в течение всего срока эксплуатации
  • Система самодиагностики полностью исключает ошибки лаборанта
  • Работает с очень слабой клейковиной
  • Защищен от бросков напряжения в электрической сети
  • Сохраняет точность измерения в диапазоне температур от +10 до +35°C



Измеритель деформации клейковины ИДК-3М

Принцип действия и описание

Принцип действия измерителя основан на измерении деформации сформированного в виде шарика образца клейковины под действием нагрузки определенной величины в течение 30 секунд.

Измеритель деформации клейковины ИДК-ЗМ состоит из измерительной головки и блока электронного управления.

В нижней части головки расположена подвижная тарированная нагрузка, выполненная в виде конуса диаметром 35 мм, величина хода которой составляет 20 мм.

Вертикальное перемещение тарированной нагрузки обеспечивается электродвигателем, а удержание нагрузки в крайнем верхнем положении осуществляется с помощью электромагнита.

В измерительной головке расположено устройство, которое формирует сигналы, соответствующие величине деформации образца клейковины.

Расположенный в пластмассовом корпусе электронный блок осуществляет управление электродвигателем и электромагнитом, а также обработку сигналов измерительного устройства.

В верхней левой части корпуса расположена кнопка «ПУСК». На лицевой панели корпуса находится индикатор условных единиц ИДК, три светодиода, указывающие на режимы работы прибора, и в правом верхнем углу лицевой панели находится светодиод, указывающий на включение сети. На задней панели корпуса блока управления расположены сетевой разъем и выключатель питания. Под основанием прибора находится гнездо предохранителя.



Технические характеристики

Наименование Значение
Режим измерения автоматический
Пределы измерения деформации клейковины, усл.ед. ИДК 0 - 150,7
Пределы допускаемой абсолютной погрешности измерений, не более, усл.ед. ИДК ±0,5
Величина тарированной нагрузки при диаметре нагружающей поверхности 35 мм, г 120
Величина хода тарированной нагрузки, мм 20,0 + 1,0
Время воздействия тарированной нагрузки, с 30,0 ±0,5
Температура окружающей среды, °С +10°С - +35°С
Напряжение питания, В 100...250, 50Гц
Максимальная потребляемая мощность, В.А 20
Минимальная потребляемая мощность, В.А 9
Масса, не более, кг 1,7
Габаритные размеры (длина х ширина х высота), мм, не более 200x130x240
Наработка на отказ, час, не менее 3000



Автоматизированный процесс измерения:

  1. Включить прибор в сеть.
  2. Образец клейковины положить в центр столика.
  3. Нажать кнопку ПУСК.
  4. Через 30 секунд на индикаторе появится результат измерения.
