Сепаратор магнитный типа БММ (далее сепаратор) предназначен:
а) для извлечения металломагнитных примесей из муки, крупы, зерна и комбикорма, а также из аспирационных относов муки.
б) для защиты последующего оборудования технологических линий от повреждений крупными металломагнитными предметами, превышающими размеры зерна (шарики, болты, гайки, шайбы и т.п).
Сепараторы применяются на предприятиях отрасли хлебопродуктов и могут применяться в других отраслях народного хозяйства для очистки сыпучих продуктов от металломагнитных примесей и крупных металломагнитных предметов.
Сепараторы выпускаются в климатическом исполнении УХЛ, категория размещения - 4 по ГОСТ 15150-69.
Структура условного обозначения:
БММ буквенное обозначение - сепаратор с блоком постоянных магнитов типа М;
УХЛ4 климатическое исполнение и категория размещения по ГОСТ 15150-69.
Условия эксплуатации:
Температура окружающего воздуха от минус 10°до 40°.
Относительная влажность воздуха 80% при температуре 25°С.
Окружающая среда не должна содержать газов и паров в концентрациях, разрушающих металлы и покрытия.
Сепараторы допускают динамическое воздействие пыли.
Сепараторы должны устанавливаться на горизонтальной плоскости. Допускается отклонение от плоскости не более, чем на 5°.
В части воздействия механических факторов внешней среды сепараторы соответствуют группе условий эксплуатации М6 по ГОСТ 17516.1-90.
Требования безопасности по ГОСТ 12.2.124-90.
Сертификат соответствия № РОСС RU.АЯ21.Н00075.
Имеется разрешение Ростехнадзора на применение сепараторов для опасных производственных объектов.
Гигиенический сертификат на сепараторы № 26.1.3.510.П.937.12.00
Сепараторы изготавливаются для :
а) внутригосударственных поставок;
б) поставок в страны СНГ.
Технические характеристики:
Максимальная пропускная способность, т/ч, не менее | 8,0 |
Номинальная производительность,* т/ч, не менее: по муке по крупе по зерну и комбикорму |
6,3 6,3 4,8 |
Эффективность очистки при номинальной производительности и допустимом содержание металломагнитной примеси в очищенном продукте не более 3 мг/кг), % при размерах частиц до 2 мм при размерах частиц свыше 2 мм от крупных металломагнитных предметов |
80 90 100 |
Магнитная индукция на расстоянии 2,5 мм от центра датчика Холла до наружной поверхности обечайки, мТл | 100 |
Число магнитных блоков/число магнитов в одном блоке, шт | 2/7 |
Габаритные размеры (не более), мм | 380х340х700 |
Масса (не более), кг | 39 |
* - номинальная производительность для всех остальных сыпучих продуктов, в т.ч непищевых, определяется путем лабораторных исследований
Сепараторы соответствуют ГОСТ 26582-85 и ТУ 5142-001-51969725-2000.
Гарантийный срок эксплуатации магнитных блоков -2 года, после чего блоки подлежат повторному намагничиванию на предприятии - изготовителе сепараторов.
Конструкция:

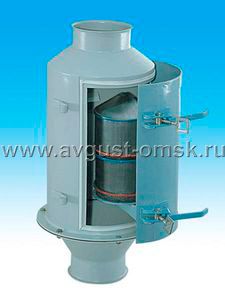

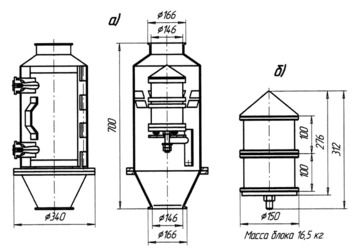

Сепаратор (рисунок а) состоит из корпуса и магнитной колонки (рисунок б) , установленной на крышке корпуса.
Корпус представляет собой сварной полый цилиндр, заканчивающийся в верхней части конусным патрубком, в нижней - фланцем с отверстиями, к которому подсоединен выпускной конусный патрубок.
Внутри корпуса в два ряда в шахматном порядке приварены лепестки для направления потока продуктов на поверхность магнитной колонки.
В корпусе имеется люк, служащий для вывода колонки из корпуса и очистки магнитных блоков от задержанных примесей. Во время работы люк корпуса герметично закрывается дверью с помощью двух регулируемых замков. На внутренней стороне двери так же, как и на корпусе, приварены лепестки.
Магнитная колонка состоит из корпуса, двух магнитных блоков, перегородки из диамагнитного материала и основания с шариковыми опорами, на которых колонка может проворачиваться для удобства очистки магнитов. Продукт по конусу магнитной колонки попадает в кольцевой канал сепараторов, где с помощью лепестков направляется на магнитные блоки. Металломагнитные примеси притягиваются к магнитам, а очищенный продукт выводится через выпускной патрубок.
Комплект поставки:
- сепаратор в сборе с магнитной колонкой *,шт. 1
- этикетка У19-БММ-00.000 ЭТ, экз. 1
- руководство по эксплуатации У19-БМЗ.00.000 РЭ – количество в соответствии с заказом, но не менее, чем - 1 экз. на партию сепараторов, отправляемых в один адрес.
* - магнитные колонки могут поставляться отдельно, по специальному заказу.
