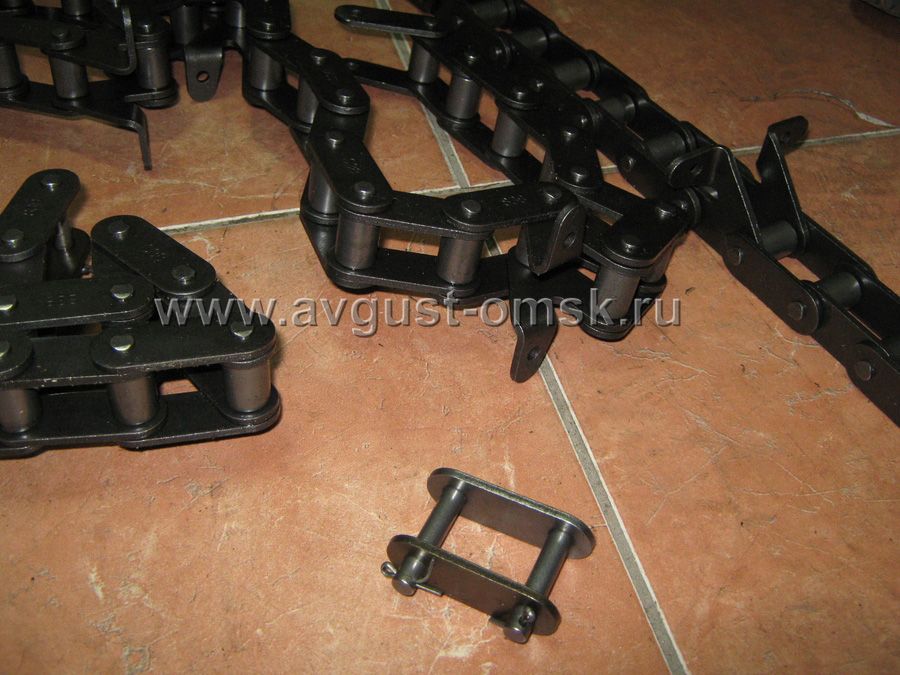

Цепь ТРД роликовая длиннозвенная для транспортеров и элеваторов
Цепи транспортерные ТРД изготавливаются по ГОСТ 4267-78, предназначены для перемещения материалов в условиях агрессивной окружающей среды, изготавливаются звенья цепи с использованием высокопрочных и специальных марок сталей и специальных видов термообработки, обеспечивающие оптимальные условия эксплуатации транспортерных цепей. Транспортерные цепи ТРД выполнены на базе длиннозвенных цепей с шагом 38,0 мм и нагрузкой на разрушения до 46 кН
Использование новых материалов и технологий изготовления транспортерных цепей ТРД обеспечило выдерживание до разрушающей нагрузки 56 кН, что увеличивает ресурс транспортерной цепи.
Транспортерные длиннозвенные цепи ТРД применяются на элеваторах и транспортерах у сельскохозяйственных машин, агрегатов и комбайнах. Используются в механизмах конвейеров, транспортеров, элеваторов.
Технические характеристики:

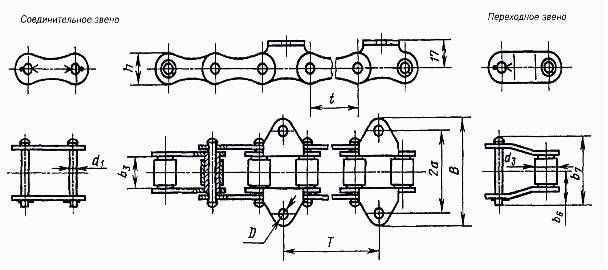

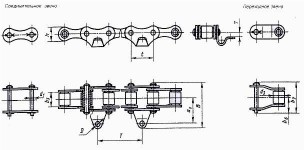

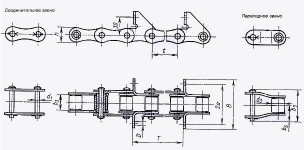

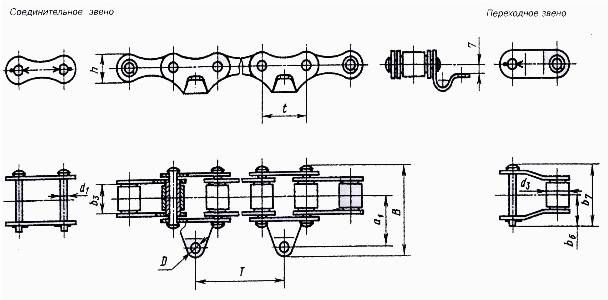

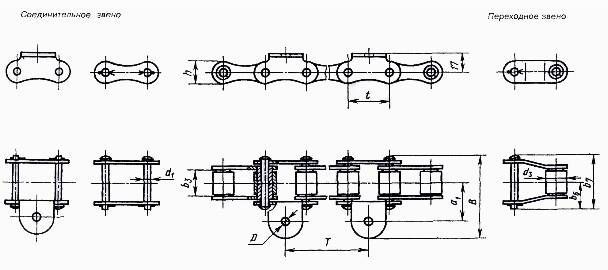

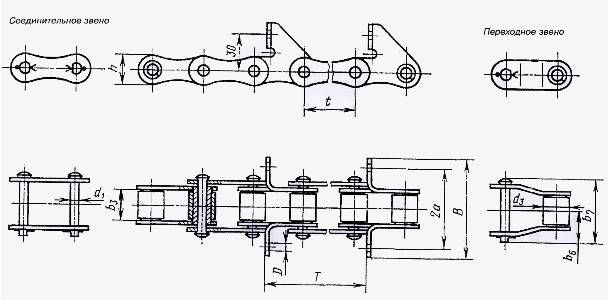

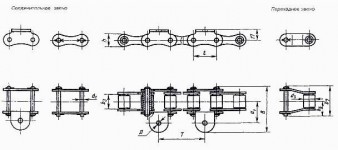

| Обозначение цепи | Основные параметры, мм | Разрушающая нагрузка, кгс | Шаг чередования специальных звеньев с лапками, Т | |||||||
| t | b3 | d1 | d3 | h | a/a1 | D | B | |||
| ТРД-31,75-2300-1-2-6-Т | 31,75 | 9,65 | 5,08 | 10,16 | 14,8 | 26,0 | 6,6 | 72 | 2300 | 2t,4t,8t,12t |
| ТРД-31,75-2300-2-2-6-Т | 31,75 | 9,65 | 5,08 | 10,16 | 14,8 | 26,0 | 6,6 | 72 | 2300 | 4t,8t,12t |
| ТРД-38-3000-1-1-6 –T | 38 | 22 | 7,92 | 15,88 | 21,3 | 30 | 6,6 | 80 | 3000 | 2t,4t,6t,8t,10t |
| ТРД-38-4000-1-1-6 –T | 38 | 22 | 7,92 | 15,88 | 21,3 | 30 | 6,6 | 80 | 4000 | 2t,4t,8t |
| ТРД-38-3000-1-1-8 –T | 38 | 22 | 7,92 | 15,88 | 21,3 | 30 | 8.4 | 80 | 3000 | 2t,4t,8t,12t |
| ТРД-38-4000-1-1-8 –T | 38 | 22 | 7,92 | 15,88 | 21,3 | 30 | 8.4 | 80 | 4000 | 2t,4t,8t,12t |
| ТРД-38-3000-1-2-6 –T | 38 | 22 | 7,92 | 15,88 | 21,3 | 26 | 6,6 | 72 | 3000 | 2t,4t,6t,8t,10t |
| ТРД-38-4000-1-2-6 –T | 38 | 22 | 7,92 | 15,88 | 21,3 | 26 | 6,6 | 72 | 4000 | 2t,4t,8t |
| ТРД-38-3000-1-2-8 –T | 38 | 22 | 7,92 | 15,88 | 21,3 | 26 | 8,4 | 72 | 3000 | 2t,4t,8t,10t |
| ТРД-38-4000-1-2-8 –T | 38 | 22 | 7,92 | 15,88 | 21,3 | 26 | 8,4 | 72 | 4000 | 2t,4t,8t,12t |
| ТРД-38-3000-1-3-6 –T | 38 | 22 | 7,92 | 15,88 | 21,3 | 60 | 6,6 | 80 | 3000 | 1t |
| ТРД-38-3000-2-1-6 –T | 38 | 22 | 7,92 | 15,88 | 21,3 | 60 | 6,6 | 72 | 3000 | 4t,6t,8t,12t |
| ТРД-38-3000-2-2-6 –T | 38 | 22 | 7,92 | 15,88 | 21,3 | 60 | 6,6 | 80 | 3000 | 4t,6t,8t,12t |
| ТРД-38-4000-2-2-6 –T | 38 | 22 | 7,92 | 15,88 | 21,3 | 60 | 6,6 | 80 | 4000 | 2t,4t,6t,8t,10t |
| ТРД-38-3000-3-6 –T | 38 | 22 | 7,92 | 15,88 | 21,3 | 33 | 6,6 | 80 | 3000 | 4t,6t,8t,12t |
| ТРД-38-3000-3-10 –T | 38 | 22 | 7,92 | 15,88 | 21,3 | 33 | 10,5 | 80 | 3000 | 2t,8t,10t |
| ТРД-38-4000-3-10 –T | 38 | 22 | 7,92 | 15,88 | 21,3 | 33 | 10,5 | 80 | 4000 | 2t,8t,10t |
| ТРД-38-4000-2-2-8 -T | 38 | 22 | 7,92 | 15,88 | 21,3 | 60 | 8,4 | 80 | 4000 | 2t,4t,6t,8t,10t |
