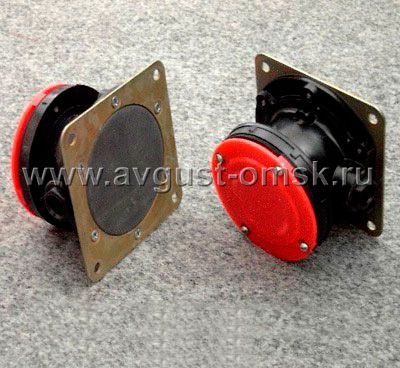

Сигнализатор уровня мембранный СУМ-1 (сигнализатор уровня зерна СУМ-1, датчик уровня СУМ-1, сигнализатор - датчик бункерный СУМ-1, датчик уровня сыпучих материалов СУМ-1)
Сигнализаторы (датчики) уровня мембранные типа СУМ-1 в соответствии с техническими условиями предназначены для контроля уровня зерна и других аналогичных сыпучих продуктов в производственных емкостях, бункерах и самотеках.
Однако, как показывает анализ потребительского рынка, область применения таких устройств значительно шире. Сигнализаторы СУМ-1 покупают не только предприятия агропромышленного комплекса, но и предприятия горнодобывающей и пищевой промышленности, заводы по производству строительных материалов, перевозчики сыпучих грузов, и даже рыболовецкие суда Дальнего Востока.
Применение новых современных материалов для изготовления мембранного полотна позволило повысить точность срабатывания сигнализатора. Датчики, которые устанавливаются в зернопроводах и транспортирующих механизмах оснащаются мембранами с повышенной износостойкостью.
Простота конструкции этого устройства обеспечивает его надёжную и безотказную работу в эксплуатации.
Технические характеристики:
| Напряжение переменного тока, В | 220 |
| Ток, А | 2 |
| Частота тока, Гц | 50 |
| Усилие срабатывания, Н | 0,5±20% |
| Вероятность безотказной работы за 2000 часов наработки, не менее | 0,94 |
| Установленная безотказная наработка, циклов, не менее | 30000 |
| Средний срок службы, лет | 10 |
| Масса, кг, не более | 0,45 |
| Исполнение по степени защиты оболочкой | IP 65 |

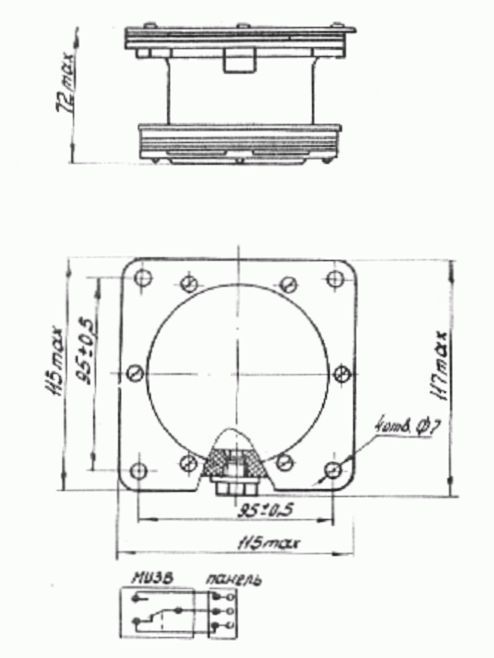

Сигнализатор уровня СУМ1-У2 состоит из пластмассового корпуса, в котором установлена панель с микропереключателем, контактной планкой и регулировочной пружиной, тарелки мембраны, рабочей мембраны. Закрывается корпус крышкой, на которой установлена компенсационная мембрана и предохранительная крышка.
Давление продукта через рабочую мембрану передается на шток микропереключателя и регулировочную пружину. Микропереключатель срабатывает и подает сигнал в цепь управления и сигнализации. При перемещении рабочей мембраны давление внутри сигнализаторов остается постоянным за счет перемещения компенсационной мембраны, что способствует устойчивой и надежной работе сигнализатора. При помощи регулировочного винта, который воздействует на пружину, регулируется усилие срабатывания и усилие возврата.
