Сепаратор магнитный типа БМП и БМП-01
Сепараторы магнитные (далее сепараторы) предназначены для:
а) извлечения металломагнитных примесей из муки, зерна и аспирационных относов продуктов размола:
- из муки и крупы – сепаратор БМП,
- из зерна и комбикорма – сепаратор БМП-01;
б) защиты последующего оборудования технологических линий от повреждений крупными металломагнитными предметами, превышающими размеры зерна (шарики, болты, гайки, шайбы и т.п.).
Сепараторы применяются на предприятиях отрасли хлебопродуктов, могут применяться в других отраслях народного хозяйства для очистки сыпучих продуктов от металломагнитных примесей и крупных металломагнитных предметов.
Сепараторы выпускаются в климатическом исполнении УХЛ, категория размещения 4 по ГОСТ 15150-69.
Структура условного обозначения:
БМП буквенное обозначение - сепаратор с блоком постоянных магнитов типа П;
01 конструктивное исполнение (01);
УХЛ4 климатическое исполнение и категория размещения по ГОСТ 15150-69.
Условия эксплуатации:
Температура окружающего воздуха от минус 10° до 40°C.
Относительная влажность воздуха 80% при температуре 25°С.
Окружающая среда не должна содержать газов и паров в концентрациях, разрушающих металлы и покрытия.
Сепараторы допускают динамическое воздействие пыли.
Сепараторы устанавливаются на горизонтальной плоскости. Допускается отклонение от плоскости не более чем на 5°.
В части воздействия механических факторов внешней среды сепараторы соответствовать группе условий эксплуатации М6 по ГОСТ 17516.1-90.
Требования безопасности по ГОСТ 12.2.124-90.
Сертификат соответствия № РОСС RU.АЯ21.Н00075.
Имеется разрешение Госгортехнадзора на применение сепараторов для опасных производственных объектов.
Гигиенический сертификат на сепараторы № 26.1.3.510.П.937.12.00,
Сепараторы изготавливаются для:
а) внутригосударственных поставок,
б) поставок в страны СНГ
Технические характеристики:
| БМП | БМП-01 | |
| Максимальная пропускная способность, т/ч, не менее | 4,0 | 4,0 |
| Номинальная производительность,* т/ч, не менее: по муке и крупе (сепаратор БМП) по зерну и комбикорму (сепаратор БМП-01) |
3,6 - |
- 4,0 |
| Эффективность очистки при номинальной производительности и допустимом содержание металломагнитной примеси в очищенном продукте не более 3 мг/кг), % при размерах частиц до 2 мм при размерах частиц свыше 2 мм от крупных металломагнитных предметов |
80 90 100 |
|
| Магнитная индукция на расстоянии 2,5 мм от центра датчика Холла до наружной поверхности обечайки, мТл | 120 | |
| Число магнитных блоков/число магнитов в одном блоке, шт | 1/6 | |
| Габаритные размеры (не более), мм | 350Х370Х380 | 455Х370Х380 |
| Масса (не более), кг | 19,4 | 20,6 |
* - номинальная производительность для всех остальных сыпучих продуктов, в т.ч непищевых, определяется путем лабораторных исследований
Сепараторы соответствуют ТУ 5142-001-51969725-2000.
Гарантийный срок эксплуатации магнитных блоков -2 года, после чего блоки подлежат повторному намагничиванию на предприятии - изготовителе сепараторов.
Конструкция:

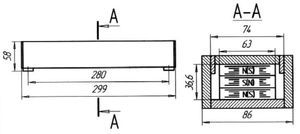

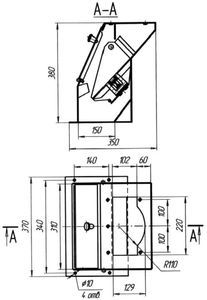

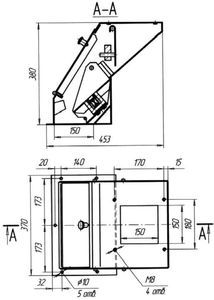

Сепараторы (рисунок 1 и рисунок 2) состоят из следующих основных элементов: корпуса, съемного магнитодержателя , крышки, магнитного блока (рисунок 3) и заслонки с грузами.
Корпус представляет собой короб сварной конструкции с отверстиями для входа и выхода продукта. В коробе на осях устанавливается магнитодержатель.
Магнитодержатель - сварной кронштейн из нержавеющей стали с закрепленным на нем магнитным блоком.
Для удобства очистки магнитов весь магнитодержатель вынимается через люк корпуса, закрывающийся откидной крышкой. Прокладки обеспечивают герметичность сепараторов. После очистки магнитодержатель заводится в корпус по направляющим накладкам.
Сепараторы изготавливаются в двух исполнениях. Различие исполнений заключается в том, что для равномерной подачи продукта сепаратор БМП-01 оснащен заслонкой. В зависимости от величины потока продукта угол подъема заслонки регулируется грузами. Принцип работы сепаратора основан на использовании различной магнитной восприимчивости зерна или промежуточных продуктов размола и примесей.
Комплект поставки:
- Сепаратор, в сборе с магнитными блоками, шт.* - 1
- Этикетка У19 -БМП-00.000 ЭТ, экз. - 1
- Руководство по эксплуатации У19-БМП.00.000 РЭ количество в соответствии с заказом, но не менее, чем 1 экз. на партию сепараторов, отправляемых в один адрес.
* - блоки магнитов могут поставляться отдельно, по специальному заказу.
