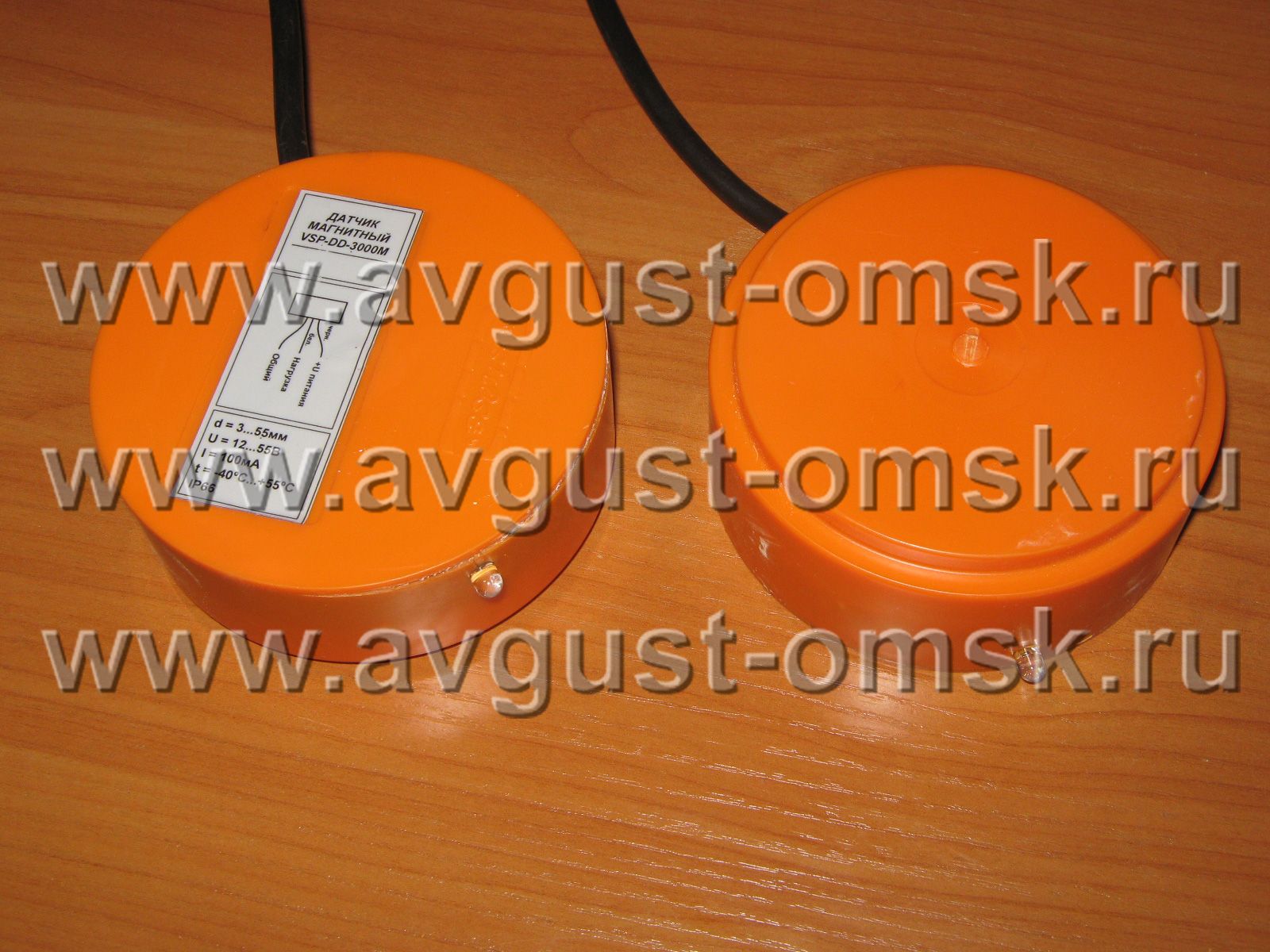

Датчик магнитный VSP-DD-3000M
Общие сведения:
- Индуктивный датчик скорости VSP-DD-3000M (в дальнейшем датчик) предназначен для использования в качестве чувствительного элемента устройств контроля скорости норий и ленточных транспортеров.
- Датчик представляет собой электронное устройство, реагирующее на прохождение предмета из магнитного материала (например, стали) вблизи чувствительной поверхности датчика. В этом случае датчик формирует импульс на своем выходе.
- Корпус датчика изготовлен из МСН – сополимер стирола ГОСТ 12271-76, разрешенного Минздравом СССР (№ 123-12/319-7 от 21.02.80) для применения в оборудовании для пищевой промышленности.
- Датчик имеет степень защиты оболочки IP66 по ГОСТ 14254 и может устанавливаться в помещениях класса В-IIа согласно гл. 7.3 ПУЭ.
Технические данные:
| Номинальное напряжение питания, В | 12…55 |
| Максимально допустимое напряжение питания, В | не более 60 |
| Предельно допустимые синусоидальные пульсации напряжения питания, % | не более 15 |
| Потребляемый ток, mА | не более 40 |
| Максимальный ток выхода датчика в открытом состоянии (в момент приближения), mА | не более 100 |
| Максимальное напряжение на выходе датчика в закрытом состоянии (в момент удаления), mA | не более напряжения питания |
| Рабочее расстояние между чувствительной поверхностью и контролируемыми деталями, мм | до 40 |
| Время реакции на приближение, mS | 40 |
| Время реакции на удаление, mS | 100 |
| Климатическое исполнение согласно ГОСТ 15150 | УХЛ3 |
| Температура окружающего воздуха, °С | от -40 до +50 |
| Относительная влажность, % | до 95 при +35°С |
| Синусоидальные вибрации - ускорение, м/с2 | 9,8 |
| Синусоидальные вибрации - диапазон частот, Гц | 5…80 |
| Отклонение рабочего расстояния под влиянием температуры в диапазоне -40…+50°С, % от исходного | не более 15 |
| Степень защиты оболочек по ГОСТ 14254 | IP66 |
| Диаметр, мм | 95±2 |
| Высота, мм | не более 50 |
| Масса, кг | не более 0,4 |
Устройство и принцип работы:
рис. 1
- чувствительная поверхность
- светодиод
- кабель
- Конструктивно датчик оформлен в виде плоского цилиндра (см. рис. 1), имеющего кольцевой вырез со стороны чувствительной поверхности для уплотняющих прокладок и жесткой фиксации крепления.
- Электронный блок, размещенный внутри корпуса , залит компаундом.
- Для подсоединения к источнику питания и исполнительным устройствам датчик имеет трехжильный соединительный кабель.
- При подаче напряжения питания загорается светодиод на время переходного процесса (до 10 сек.). После погасания светодиода датчик готов к работе.
- Принцип действия основан на изменении магнитного потока постоянного магнита при прохождении предмета из магнитного материала (например, стали) в зоне чувствительности датчика.
Маркировка проводов датчика:
рис. 2
Маркировка проводов и электрическая схема подсоединения датчика приведена на рис. 2.
Состояние датчика контролируют по светодиоду: зажигание светодиода соответствует срабатыванию датчика.
