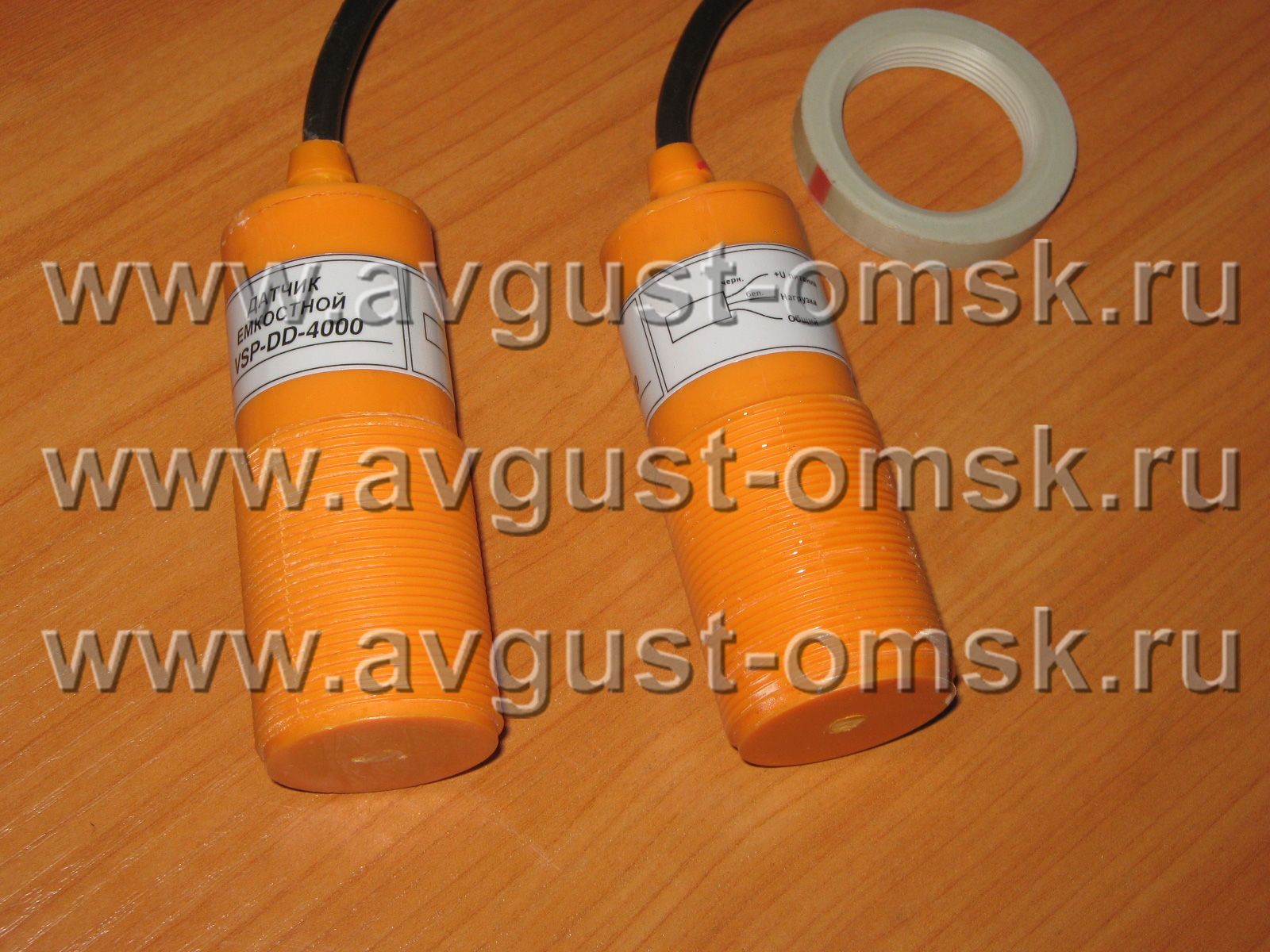

Датчик емкостной VSP-DD-4000

Датчик емкостной VSP-DD-4000

Датчик емкостной VSP-DD-4000

Общие сведения:

  1. Емкостной датчик приближения VSP-DD-4000 (в дальнейшем датчик) предназначен для использования в качестве датчиков подпора и датчиков уровня сыпучих и жидких сред, чувствительного элемента устройств контроля скорости норий и ленточных транспортеров.
  2. Датчик представляет собой электронное устройство, реагирующее на приближение к чувствительной поверхности датчика предметов как из проводящих так и непроводящих материалов или предметов из материалов с диэлектрической проницаемостью отличной от единицы. В случае приближения к чувствительной поверхности датчика указанных предметов датчик формирует низкий потенциал напряжения на своем выходе и индицирует приближение на светодиодном индикаторе.
  3. Корпус датчика изготовлен из МСН – сополимер стирола ГОСТ 12271-76, разрешенного Минздравом СССР (№ 123-12/319-7 от 21.02.80) для применения в оборудовании для пищевой промышленности.
  4. Датчик имеет степень защиты оболочки IP66 по ГОСТ 14254 и может устанавливаться в помещениях класса В-IIа согласно гл. 7.3 ПУЭ.



Технические данные:

Номинальное напряжение питания, В 12…55
Максимально допустимое напряжение питания, В не более 60
Предельно допустимые синусоидальные пульсации напряжения питания, % не более 15
Потребляемый ток, mА не более 40
Максимальный ток выхода датчика в открытом состоянии (в момент приближения), mА не более 100
Максимальное напряжение на выходе датчика в закрытом состоянии (в момент удаления), mA не более напряжения питания
Рабочее расстояние между чувствительной поверхностью и контролируемыми деталями, мм 3…25
Время реакции на приближение, mS 40
Время реакции на удаление, mS 100
Климатическое исполнение согласно ГОСТ 15150 УХЛ3
Температура окружающего воздуха, °С от -40 до +50
Относительная влажность, % до 95 при +35°С
Синусоидальные вибрации - ускорение, м/с2 9,8
Синусоидальные вибрации - диапазон частот, Гц 5…80
Отклонение рабочего расстояния под влиянием температуры в диапазоне -40…+50°С, % от исходного не более 15
Степень защиты оболочек по ГОСТ 14254 IP66
Диаметр, мм 36
Высота, мм 80



Устройство и принцип работы:

Датчик емкостной VSP-DD-4000

рис.1

  1. чувствительная поверхность датчика
  2. светодиод
  3. регулировочный винт
  4. кабель
  5. крепежные гайки



  1. Конструктивно датчик оформлен в виде цилиндра (см. рис. 1) с резьбой для удобства крепления.
  2. Электронный блок, размещенный внутри корпуса, залит компаундом.
  3. На основании корпуса противоположном рабочему (см. рис. 1) размещен светодиодный индикатор 2 и винт подстроечного резистора 3 регулировки чувствительности.
  4. Для подсоединения к источнику питания и исполнительным устройствам датчик имеет трехжильный соединительный кабель длиной 2 м (стандартный) или по спец заказу.
  5. Принцип действия датчика основан на изменении емкости между обкладками конденсатора при изменении расстояния между ними. В качестве обкладок конденсатора в датчике выступают чувствительная поверхность и контролируемый объект (вращающиеся крыльчатки, движущиеся ковши, сыпучие материалы, жидкости и т.д.). При срабатывании датчик на своем выходе типа “открытый коллектор” формирует низкий потенциал относительно минусового провода питания (для защиты от короткого замыкания низкий потенциал формируется через последовательный резистор 51 Ом). Если период приближения деталей объекта будет менее времени реакции датчика на удаление, то датчик будет формировать постоянный низкий сигнал на своем выходе. Если период приближения деталей объекта более времени реакции датчика на удаление, то датчик будет формировать импульсы низкого уровня, совпадающие с моментом приближения.



Крепление и маркировка проводов датчика:

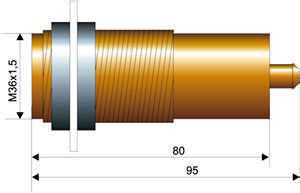

Датчик емкостной VSP-DD-4000 Датчик емкостной VSP-DD-4000

рис.2                                                        рис.3

  1. Маркировка выводов и схема подключения датчика приведена на рис. 3.
  2. Для настройки датчика используется многооборотный подстроечный резистор, винт которого находится на торце корпуса. Для вращения винта необходима отвертка с шириной лезвия до 2 мм и толщиной до 0,6 мм. Вращение винта по часовой стрелке увеличивает чувствительность датчика, против часовой - уменьшает.
  3. Из-за влияния паразитных емкостей настройку датчика проводят после его крепления.
  4. Диапазон подстройки датчика позволяет компенсировать конструктивные емкости крепления, а также вносимые емкости в случае работы датчика через стекло или другие диэлектрические материалы. В случае налипания продукта на чувствительную поверхность датчика может потребоваться его дополнительная подстройка.
  5. Состояние датчика контролируют по светодиоду: загорание светодиода соответствует приближению к датчику, гашение светодиода соответствует удалению от датчика.
  6. После настройки датчика винт подстроечного резистора необходимо закрыть мастичной пломбой.
