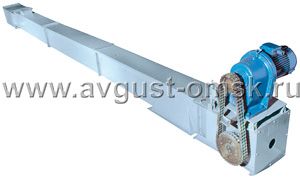

Конвейеры цепные мучные КЦМ-12 и КЦМ-30
Конвейеры цепные мучные КЦМ-12 и КЦМ-30 (в дальнейшем – конвейеры) предназначены для транспортирования муки без тары в горизонтальном и наклонном до 10° направлениях.
Применяются в выбойных отделениях мельниц, в складах бестарного хранения муки и других предприятиях системы министерства заготовок РФ.
Конвейеры изготавливаются по 3 категории ГОСТ 15150—69 в климатическом «У».
Технические данные:
| Характеристики: | КЦМ-12 | КЦМ-30 |
| Производительность техническая , т/ч | 12 | 30 |
| Рабочий орган – цепь с открытыми шарнирами | Цепь ИФ-Т-80 | Цепь ИФ-Т-80 |
| Скорость движения цепи, м/с | 0,4-0,5 | 0,4-0,5 |
| Шаг цепи, мм | 80 | 80 |
| Шаг скребков, мм | 160 | 160 |
| Установленная мощность, кВт: - при длине | ||
| транспортирования от 40 м. до 60 м. -при длине | 4,0 | 7,5 |
| транспортирования от 20 м. до 40 м. -при длине | 3,0 | 5,5 |
| транспортирования до 20 м. | 2,2 | 5,5 |
| Сечение промежуточных секций, мм, не более | 150х226 | 240х372 |
Устройство и принцип работы

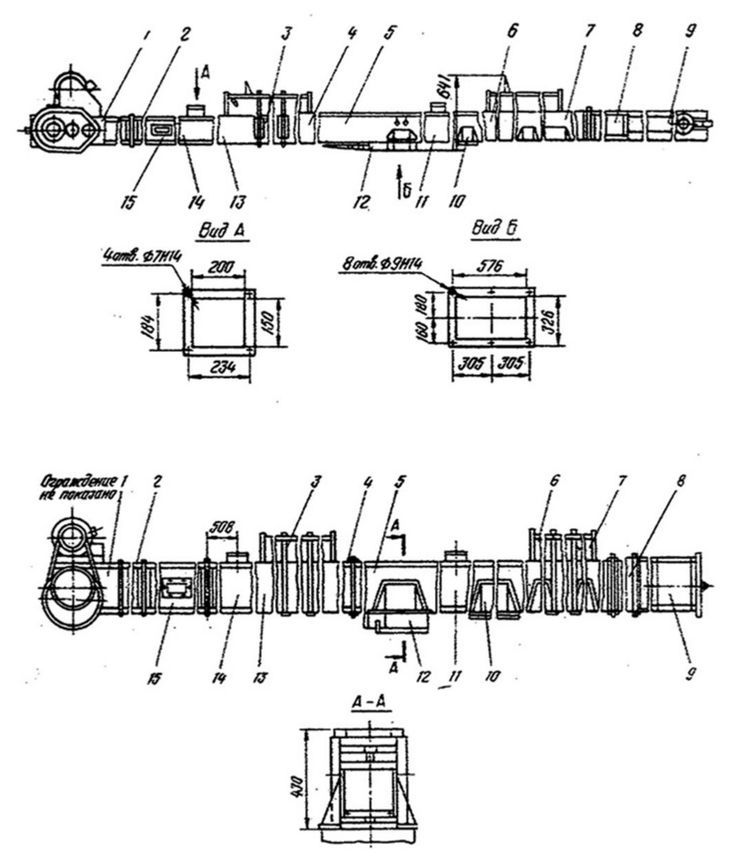

Конвейер КЦМ состоит из секций: приводной (1), ряда промежуточных (2 и 8), натяжной (9) co смотровым люком (15), загрузочной (14), с коробом (3), с коробом закрытым (4), с коробом и заслонкой (13), выпускной (5), загрузочно-выпускной (11), выпускной с коробом закрытым (7), выпускной с коробом и заслонкой (6), а также шибера (10), задвижки (12).
Сила трения продукта о стенки и днище короба меньше усилия внутреннего трения, возникающего при перемещении скребковой цепи через слой продукта, поэтому последний увлекается цепью в направлении ее движения. Скорость движения продукта над цепью равна скорости цепи и несколько уменьшается к стенкам коробов. Продукт поступает на конвейер через загрузочные патрубки в крышках промежуточных секций и перемещается цепью по настилу к месту выгрузки. Выгружается он через выпускное отверстие в приводной, натяжной или промежуточных секциях.
Примечание. Длина конвейеров определяется набором секций, указанным в комплекте поставки в соответствии с заказ-нарядом и графической спецификацией.
